第二十篇 ESP32 特殊應用：多核心執行－夜市小霸王

我的ESP32實做書籍：https://youyouyou.pixnet.net/blog/post/121105860
博客來網址：https://www.books.com.tw/products/0010901195

ESP32擁有兩個核心，不過平常都只用到一個核心，這樣是不是很浪費，我們如何善用增加效能呢？或者如何使用平行處理呢？本章分為三個部份解說：
一、   多核心概念
二、   顯示執行核心
三、   雙核心執行

一、多核心概念
我們常聽到說我的手機有4核心，電腦有8核心，所謂的多核心（Multi-core）簡單的說就是CPU能同時處理較多的任務且不會互相干擾，另外一種虛擬的多核心稱為多執行緒（Thread）則是CPU的分時多工，非本篇的討論範圍，由於ESP32有著240/160MHz的雙核心CPU，因此本篇將要說明是能將任務指定給核心執行的「xTaskCreatePinnedToCore」函數。

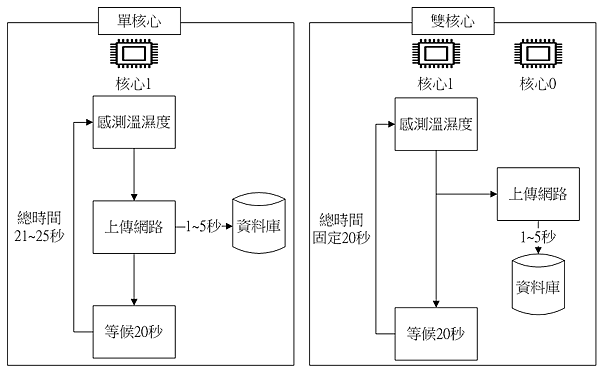

雙核心執行有什麼好處？例如可以增加效能，或者平行處理，舉例而言，我們有一個工作是要偵測現場溫濕度並上傳資料庫存檔，每20秒感測上傳一次，假定這項規定很嚴格，必須準時上傳不能有延遲，在以往程式的撰寫流程下，感測與網路上傳是寫在同一個程序內，也就是讀取溫濕度→上傳資料庫→等候20秒，但是上傳資料庫須看網路是否擁塞，假設上傳時間花了3秒，再加上等候20秒後，等於是23秒過了，長久下來就會延遲越來越多。

也許你會想說我們可以將等候時間改成17秒，這樣上傳時間3秒加起來剛好20秒，不過你也知道網路不是那麼好預估，有時候鄰居下載迷片，速度就慢了，而半夜時沒人速度又變得飛快，這樣我們總是沒辦法找到一個時間來補回。

而多核心在這裡就非常適用，也就是一個核心負責讀取溫濕度資料，另外一個核心則將資料送到資料庫，平行處理兩者互不相干，就可以固定總時間不變，而這就是雙核心CPU時的好處。

二、顯示執行核心
一般我們的程式都僅在ESP32的核心1執行（核心編號1），所以根本沒用到第2個核心（核心編號0），為了證明，我們可以透過xPortGetCoreID()函數來顯示現在使用到哪一個核心，例如我們寫一個簡單的HelloWorld，來測試看看。

void setup() {
Serial.begin(115200);
}

void loop() {
Serial.println("HelloWorld!");
Serial.print("使用核心編號：");
Serial.println(xPortGetCoreID());//xPortGetCoreID()顯示執行核心編號
delay(1000);
}

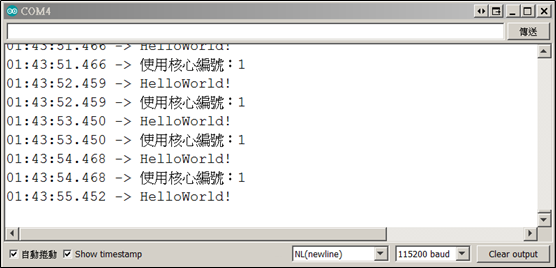

上圖可以知道，在未特別指定執行核心前，程序都在核心1中執行，我們稱為單線程，而未使用到另外一個核心，我們再拿前一章ThingSpeak的範例來演練看看，順便了解執行的時間變化。

#include <WiFi.h>
#include <HTTPClient.h>
#include <SimpleDHT.h>
//請修改以下參數--------------------------------------------
char ssid[] = "SSID";
char password[] = "SSIDpassword";
//請修改為你自己的API Key，並將https改為http
String url = "http://api.thingspeak.com/update?api_key=換成你的APIKey";
int pinDHT11 = 14;//假設DHT11接在腳位GPIO14，麵包板左側序號8
//---------------------------------------------------------
SimpleDHT11 dht11(pinDHT11);//宣告SimpleDHT11物件

void loop()
{
Serial.print("使用核心編號：");
Serial.println(xPortGetCoreID());
//嘗試讀取溫濕度內容
byte temperature = 0;
byte humidity = 0;
int err = SimpleDHTErrSuccess;
if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
Serial.print("溫度計讀取失敗，錯誤碼="); Serial.println(err); delay(1000);
return;
}
//讀取成功，將溫濕度顯示在序列視窗
Serial.print("溫度計讀取成功: ");
Serial.print((int)temperature); Serial.print(" *C, ");
Serial.print((int)humidity); Serial.println(" H");
//開始傳送到thingspeak
Serial.println("啟動網頁連線");
HTTPClient http;
//將溫度及濕度以http get參數方式補入網址後方
url = url + "&field1=" + (int)temperature + "&field2=" + (int)humidity;
//http client取得網頁內容
http.begin(url);
int httpCode = http.GET();
if (httpCode == HTTP_CODE_OK) {
//讀取網頁內容到payload
String payload = http.getString();
//將內容顯示出來
Serial.print("網頁內容=");
Serial.println(payload);
} else {
//讀取失敗
Serial.println("網路傳送失敗");
}
http.end();
delay(20000);//休息20秒
}

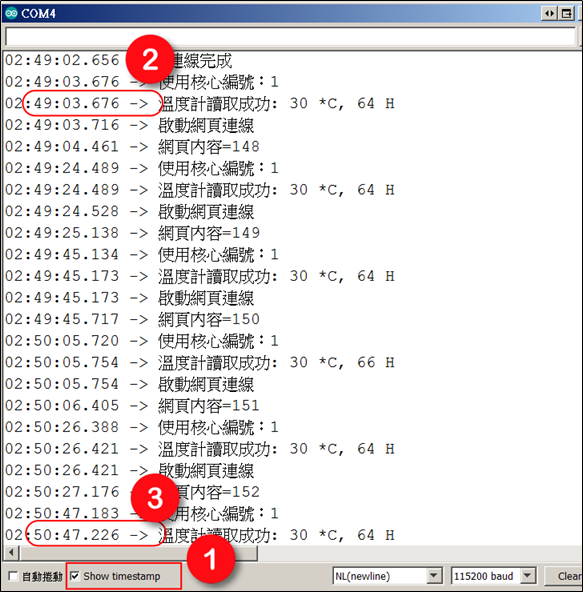

為了計算網路傳送的延遲時間，我們可以開啟顯示時間戳記Show timestamp來觀察每次的傳輸時間，我們比較上圖2與3之間的時間差異發現，經過五次的傳送，時間已經慢了約4秒鐘，同時我們觀察執行核心也都是在編號1上執行。

三、雙核心執行
了解概念後，我們先來實做ESP32多核心的寫法，步驟是這樣的
1.   宣告任務變數：TaskHandle_t Task1;
2.   設定並執行任務：//設定任務
xTaskCreatePinnedToCore(
Task1code, //本任務實際對應的Function
"Task1", //任務名稱（自行設定）
10000, //所需堆疊空間（常用10000）
NULL, //輸入值
0,    //優先序：0代表最低，數字越高越優先
&Task1, //對應的任務handle變數
0); //指定執行核心編號（0、1或tskNO_AFFINITY：系統指定）

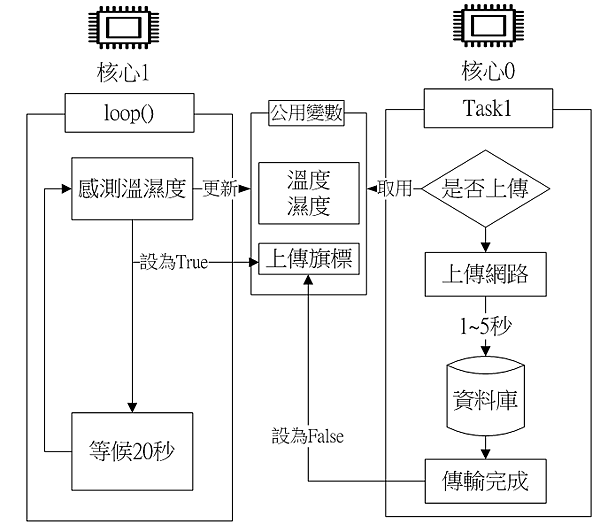

因此我們將原本ThinkSpeak的流程改為多核心架構，核心1執行主流程loop()監控DHT11的溫溼度，將數值存放在公用變數區，並設定上傳旗標=True，而核心0執行Task1，主要工作是將資料上傳，當發現上傳旗標=True後就執行上傳，並在完成上傳後修改上傳旗標=False，等待下次任務啟動。

此時我們以上圖方式加入多核心架構後，程式如下

//公用變數區
byte temperature = 0;
byte humidity = 0;
bool SendFlag = false;
//宣告任務Task1
TaskHandle_t Task1;

//任務1副程式Task1_senddata
void Task1_senddata(void * pvParameters ) {
//無窮迴圈
for (;;) {
//偵測上傳旗標是否為true
if (SendFlag) {
Serial.print("Task1：啟動網頁連線，at core:");
Serial.println(xPortGetCoreID());
HTTPClient http;
//將溫度及濕度以http get參數方式補入網址後方
String url1 = url + "&field1=" + (int)temperature + "&field2=" + (int)humidity;
//http client取得網頁內容
http.begin(url1);
int httpCode = http.GET();
if (httpCode == HTTP_CODE_OK) {
//讀取網頁內容到payload
String payload = http.getString();
//將內容顯示出來
Serial.print("網頁內容=");
Serial.println(payload);
} else {
//傳送失敗
Serial.println("網路傳送失敗");
}
//修改完畢，修改傳送旗標=false
SendFlag = false;
http.end();
} else {
//Task1休息，delay(1)不可省略
delay(1);
}
}
}

void setup()
{
Serial.begin(115200);
Serial.print("開始連線到無線網路SSID:");
Serial.println(ssid);
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(1000);
}
Serial.println("連線完成");
//在核心0啟動任務1
xTaskCreatePinnedToCore(
Task1_senddata, /*任務實際對應的Function*/
"Task1", /*任務名稱*/
10000, /*堆疊空間*/
NULL, /*無輸入值*/
0, /*優先序0*/
&Task1, /*對應的任務變數位址*/
0); /*指定在核心0執行 */
}

void loop()
{
Serial.print("loop主流程：溫濕度讀取，at core:");
Serial.println(xPortGetCoreID());
//嘗試讀取溫濕度內容
int err = SimpleDHTErrSuccess;
if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
Serial.print("溫度計讀取失敗，錯誤碼="); Serial.println(err); delay(1000);
return;
}
//讀取成功，將溫濕度顯示在序列視窗
Serial.print("溫度計讀取成功: ");
Serial.print((int)temperature); Serial.print(" *C, ");
Serial.print((int)humidity); Serial.println(" H");
//修改上傳旗標=true
SendFlag = true;

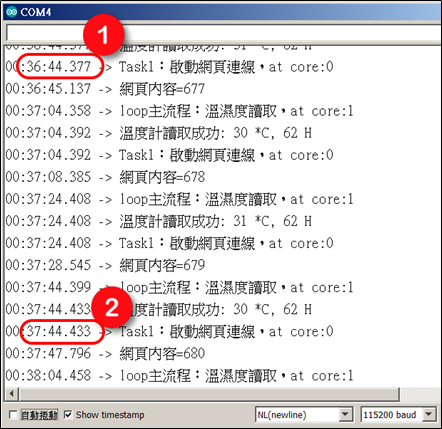

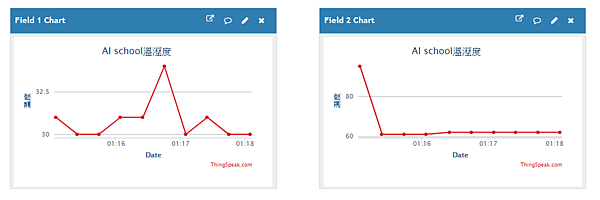

delay(20000);//休息20秒
}
