當我們從上一章學習如何利用ESP32所具備的WiFi上網能力,並到公開資訊網站上取得台灣各地PM2.5的數值,本章則要介紹如何讓ESP32成為一個小幫手,能幫我們監看倉庫的溫濕度,並在發生異常時發訊息通知我們,讓我們能立即處理異常,避免災害擴大,這樣是不是很方便呢?

而在台灣幾乎每個人都有手機,不管是Apple或是Android,也都會安裝Line通訊軟體來跟家人朋友聯繫,利用Line來打打字或是語音通訊都是免費的,而且還有可愛的貼圖可以用,所以發送Line訊息可以說是最方便即時的,不過ESP32要如何串接Line的訊息呢?ESP32又沒有手指是要如何打字呢?

Line有提供一個官方的網站工具,可以讓我們透過該網站傳遞參數,參數則包括訊息內容及權杖,權杖則是代表要傳遞的Line群組,當網站收到這些參數之後就會將訊息傳遞到指定的Line群組。也就是說,ESP32並不是直接把訊息傳到某個人手機的Line裡面,而是透過某個網站協助中間轉傳訊息,通常這類的網站就通稱為API(Application Programming Interface),使用這些API工具我們就可以省去學習Line APP內複雜的通訊協定、機制、格式、架構…等等,只需要把資料傳給API,而API就會處理所有的通訊過程,讓我們省下很多程式開發的時間。

整理上面的內容,也就是說首先我們利用ESP32及DHT11監看現場的溫濕度(也可以再加上氣體偵測MQ2、水位感測…等),當發現異常時(例如溫度>40或濕度>85)就發送到Line的API網站,Line API收到我們的訊息之後,就會轉傳到指定的Line群組中,讓相關的管理人員收到訊息,然後立即處理。

要完成以上的任務,本章分成四個步驟
一、申請Line Notify權杖
二、手冊測試Line Notify
三、ESP32+DHT11接線
四、程式設計


一、申請Line Notify權杖

Line Notify的網站申請開通服務,首先在瀏覽器中輸入網址:https://notify-bot.line.me/,並點選右上角的登入。

Line帳號密碼後,按下方的登入

完成登入,點選右上角的登入帳號/個人頁面,即可進入「已連動服務」管理頁面

Line群組通訊的密碼,若無此密碼,我們的Line可能每天都會收到一堆廣告訊息。

在設定權杖頁面分別輸入
1.名稱:未來發訊訊息通知時,會出現的名稱
2.對象:要發送訊息的群組,此處練習時先選擇「透過1對1聊天接收LINE Notify通知」,也就是傳訊給自己,另外這裡你會發現在清單中找不到你某個特定的朋友,而只能選「群組」來發送訊息,這是因為我們目前使用的Line通知是免費的Notify功能,若您要通知特定的「人」則必須申請Line Bot,這部份則較為複雜,本書先略過。
完成輸入後,按下方的發行即可獲得一組密碼,此即為權杖。

拿到權杖後,點選下方的複製按鈕將密碼複製起來,並貼在記事本上,避免遺失,若遺失也不用緊張,重新申請一次即可,不過就算申請的對象是同一個,每次的權杖密碼都是不相同的,但功能是一樣的,後面申請的也不會使之前申請的權杖失效。

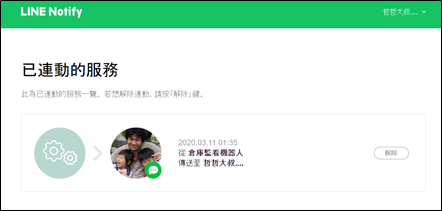

確認申請完成,將會產生一個連動服務。

二、手動測試Line Notify

Line Notify權杖是否正常,也順便了解Line API的運作方式(如需要更詳細的Line Notify API可參閱網址:https://notify-bot.line.me/doc/)

首先我們先到連線到知名的API測試網址API Tester:https://apitester.com/(或者安裝POSTMAN API測試軟體),並依照規定輸入Line Notify的相關設定如下圖。
1.    修改傳遞方式POST
2.    輸入Line Notify API網站:https://notify-api.line.me/api/notify
3.    輸入傳遞的訊息內容:message=這是測試
4.    點選「+」號,增加一個表頭Request Header,我們會將密碼放在表頭與Line API做驗證
-輸入表頭名稱:Authorization
-輸入認證內容:Bearer 權杖密碼,要注意的是Bearer與權杖密碼中間有一個空白。

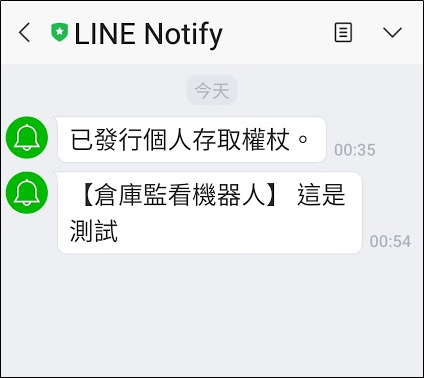

完成設定後後,按下下方的藍色Test按鈕,即可在手機收到LINE傳來的訊息。

其中前面【】內的名稱就是一開始申請時的名稱(圖X),而後方的訊息「這是測試」則是在API tester網站輸入的內容。

經由上面的測試可以發現,用ESP32傳LINE的方式就是將資料傳遞到LINE的API網站https://notify-api.line.me/api/notify,並將訊息內容及權杖密碼以參數方式夾帶給網站,網站收到後就會將訊息傳遞給權杖所對應的使用者。
下一節我們使用ESP32自動傳LINE時,也是一樣要指定這些訊息,就可以資訊傳遞給相關的人員。

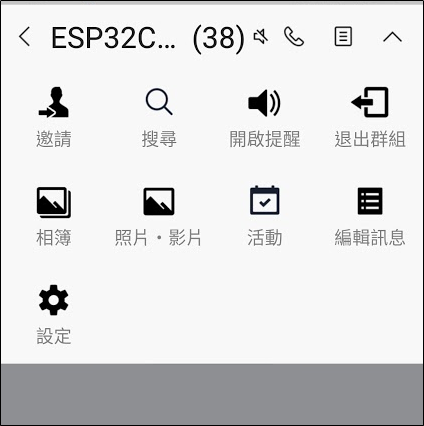

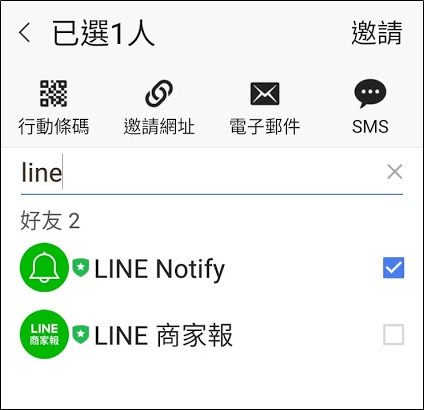

另外如果您選擇傳訊的對象是一個群組,那麼要多一個動作:邀請LINE Notify進入群組內,否則會出現一個錯誤訊息是:此帳號尚未被邀請至已連動的群組。


三、ESP32 DHT11線路佈置

本部份參考前篇內容:第九篇-esp32-溫濕度顯示器(dht11+1602-lcd) ,完成線路佈置並測試讀取成功後,再進行下一個步驟。

四、程式撰寫

就如第二節所展示,這次我們的程式將使用wificlientsecure進行實做,wificlientsecure跟上一章的httpclient不同的地方在於wificlientsecure可以支援https加密協定,而httpclient只能用HTTP GET協定做參數傳遞,wificlientsecure及wificlient可以用來做POST協定。
程式主要分成幾4個流程
1.    初始化設定:設定無線網路SSID, Password, LINE API網址, 權杖密碼等資訊
2.    連線Wifi網路
3.    在Loop中重複監看DHT11溫濕度資料
4.    發現DHT11溫度或濕度過高,則利用wificlientsecure將資料POST到LINE網址

五、注意事項

最近很多夥伴說程式無法執行,會遇到「Connection Failed」的問題,主要是因為ESP32的1.0.6的核心會強迫使用SSL認證,此時可以先透過在Setup()內加上「client.setInsecure();」語法來解決,如下方紅色字的部份。


//請注意,ESP32 1.0.6版WiFiClientSecure有些問題,建議安裝1.0.4版
#include <WiFi.h>
#include <WiFiClientSecure.h>
#include <SimpleDHT.h>

//請修改以下參數--------------------------------------------
char SSID[] = "YourSSID";
char PASSWORD[] = "YourPassword";
String Linetoken = "Your Line Token";
int pinDHT11 = 14;//假設DHT11接在腳位GPIO14,麵包板左側序號8
//---------------------------------------------------------
SimpleDHT11 dht11(pinDHT11);//DHT11物件
WiFiClientSecure client;//網路連線物件
char host[] = "notify-api.line.me";//LINE Notify API網址

void setup() {
  Serial.begin(115200);
  //連線到指定的WiFi SSID
  Serial.print("Connecting Wifi: ");
  Serial.println(SSID);
  WiFi.begin(SSID, PASSWORD);
  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(500);
  }
  //連線成功,顯示取得的IP
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  IPAddress ip = WiFi.localIP();
  Serial.println(ip);

  //client.setInsecure();//ESP32核心 1.0.6以上
}

void loop() {

  //嘗試讀取溫濕度內容
  byte temperature = 0;
  byte humidity = 0;
  int err = SimpleDHTErrSuccess;
  if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
    Serial.print("Read DHT11 failed, err="); Serial.println(err); delay(1000);
    return;
  }
  //讀取成功,將溫濕度顯示在序列視窗
  Serial.print("Sample OK: ");
  Serial.print((int)temperature); Serial.print(" *C, ");
  Serial.print((int)humidity); Serial.println(" H");

  //設定觸發LINE訊息條件為溫度超過30或濕度超過80
  if ((int)temperature >= 30 || (int)humidity >= 80) {
    //組成Line訊息內容
    String message = "檢測環境發生異常,請協助儘速派人查看處理,目前環境狀態:";
    message += "\n溫度=" + String(((int)temperature)) + " *C";
    message += "\n濕度=" + String(((int)humidity)) + " H";
    Serial.println(message);
    if (client.connect(host, 443)) {
      int LEN = message.length();
      //傳遞POST表頭
      String url = "/api/notify";
      client.println("POST " + url + " HTTP/1.1");
      client.print("Host: "); client.println(host);
      //權杖
      client.print("Authorization: Bearer "); client.println(Linetoken);
      client.println("Content-Type: application/x-www-form-urlencoded");
      client.print("Content-Length: "); client.println( String((LEN + 8)) );
      client.println();
      client.print("message="); client.println(message);
      client.println();
      //等候回應
      delay(2000);
      String response = client.readString();
      //顯示傳遞結果
      Serial.println(response);

client.stop(); //斷線,否則只能傳5次
    }
    else {
      //傳送失敗
      Serial.println("connected fail");
    }
  }
  //每5秒讀取一次溫濕度
  delay(5000);
}





LINE Notify訊息畫面

除了傳遞文字之外,也可以傳遞貼圖或照片喔,此外也可使用LINE Library的方式則更為簡單,使用者可自行Google 「Line-Notify-ESP32」就會有更多的資訊喔。
