繼上篇的數位讀取人體通知器製作，採用LED的燈號變化做通知，本篇我們要使用錄放音ISD1820製作「來客報知機」，也就是我們進入某些商店時（例如小北百貨），會聽到「歡迎光臨，現在全面特價」這類的裝置。錄放音模組(ISD1820)與LED類似，一樣使用數位寫入即可驅動，以下稍微介紹一下ISD1820。
一、錄放音模組ISD1820簡介
市面上購買ISD1820都會附帶一個8歐姆喇叭，有些賣家會註明「帶咪頭」，我們會看不懂什麼是咪頭，其實咪頭是大陸用語＝麥克風的意思，也就是說可以自己錄音一段，屆時是需要播放錄音，錄音的長度在15-20秒，且錄音會覆蓋上一次，也就是只能保留一段錄音，若您需要多段聲音，可以參考另外一篇文章：ESP32 arduino網路控制mp3播放器(dfplayer mini)，請自己將喇叭與附的配線焊接起來，這個裝置的喇叭可不分正負極。

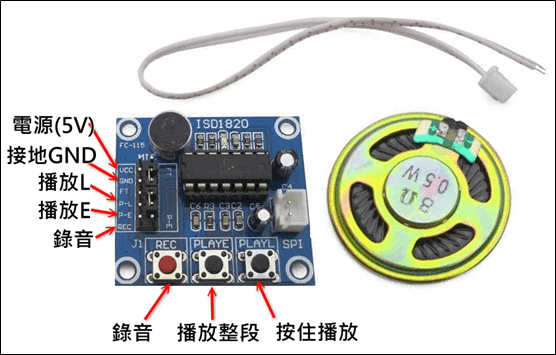

ISD1820如圖，下方的三個按鈕功能依序是
- REC錄音鈕：按住錄音10秒以內，只有一段，下次錄音會洗掉上次的。如果需要能撥放多段錄音的需要使用別種模組。
- PLAYE播放一次：會將上一次錄音的內容直接播放出來。
- PLAYL按住播放：按住會播放上次錄音的內容，與PLAYE的差異是，PLAYL要按住才會播放，放掉馬上停止，因此這個按鈕不常用，PLAYE比較常用。
左側腳位的部份則依序是
- VCC：電源，接5V
- GND：接地，接GND
- FT：本例沒用到
- P-L：播放，給予高電位多久播放多久，像PlayL鈕按住播放一樣，停止供電就會馬上停止
- P-E：播放，給予一次高電位，就會完整播放一整段
- REC：錄音，給予高電位就啟動錄音
二、ESP32線路佈置
首先為了測試，我們先利用ISD1820上面的紅色REC錄影按鈕錄一段音約10秒的聲音，例如「歡迎光臨，商品全面特價喔」之類，要記得不要亂錄，因為這學期同學的錄音會一直存下來，直到下一屆的學生再上到這單元為止，也許你也話要對學弟妹說也可以透過這個來傳遞，哈哈。

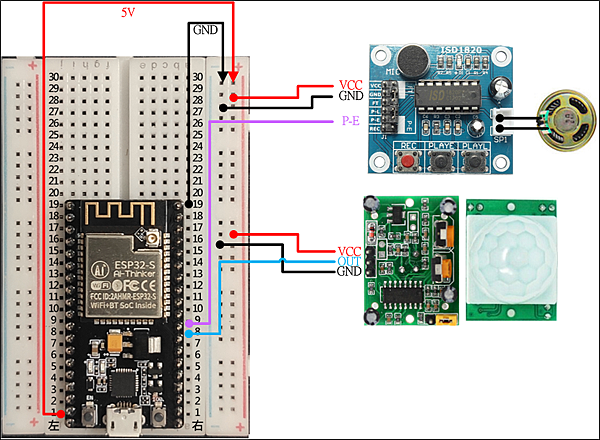

佈線的部份，除了VCC、GND之外，我們將P-E接在麵包板編號右9，也就是GPIO17（麵包板編號與ESP32腳位請參考下面的對照圖）。
三、程式撰寫
依據之前LED的練習（第四篇 ESP32數位讀取(感測)digitalRead），我們只要在SR-501偵測到高電位時，就在GPIO 17給予高電位一次，否則平常保持GPIO 17為低電位狀態即可完成來客報知機的功能，因此程式很簡單
void setup() {
//setup設定，只執行一次
Serial.begin(115200);
pinMode(16, INPUT); //宣告GPIO 16作為輸入（人體紅外線SR-501）
pinMode(17, OUTPUT); //宣告GPIO 17作為輸出（錄放音ISD1820）
}
void loop() {
//loop迴圈，重複執行不停止
if (digitalRead(16) == HIGH) {
Serial.println("Coming");//偵測到有人經過
digitalWrite(17, HIGH); //播放錄音
}
else {
Serial.println("None");//偵測無人經過
digitalWrite(17, LOW);//保持低電位，不過可以省略
}
delay(1000);
}
除了商店用的來客報知機外，是不是也可以做老闆報知機，或者老師報知機之類有趣的專題呢？可以思考看看喔。
